破碎機

顎式破碎機

一、用途
本機適合用于粗、中碎、抗壓強度極限不超過245MPa的各種礦石或巖石。

二、結構簡述
本機主要由機架、動顎、偏心軸、顎板、肘板等零部件組成（圖一）。電動機通過三角皮帶傳動偏心軸，使動腭按預定軌跡進行運動，從而將破碎腔內的物料予以破碎。
機架前墻固定顎板，在破碎腔左右的機架側壁上，裝有邊護板，以防止機架壁磨損。
動顎正面裝有活動顎板，其上部借偏心軸與滾動軸承懸掛在機架上、下部支承在肘板上，在偏心軸兩端有飛輪和帶槽的皮帶槽輪。
肘板的另一端支承于調整座上，肘板除對動顎起這支承作用外，在外來不能破碎的物料進入破碎腔內，機器載荷突增的情況下，起保險作用，即自身迅即斷裂，從而保護其他機件不受損傷。
調整座安裝在機架兩側的滑道上，藉液壓起頂機（或起頂螺栓）頂開調整座，改變墊片厚度，即可調整排料口的寬度。

三、主要技術參數
主要技術參數

規格型號	最大進料粒度	出料粒度	生產能力（t/h）	電機功率
PEX-150x750	≤120	18－48	5－22	15
PEX-250x1000	≤210	25－60	10－40	30
PEX-250x1200	≤210	25－60	15－50	37
PEX-300x1300	≤250	25－90	20－70	75
PEX-300x1500	≤250	25－120	30－100	75
PE-400x600	≤340	40－90	15－40	30
PE-500x750	≤480	50－110	20－80	55
PE-600x900	≤520	65－130	50－150	75
PE-700x1000	≤600	70－140	80－170	90
PE-750x1060	≤630	80－140	100－180	110
PE-800x1100	≤700	100－200	120－230	110
PE-900x1100	≤800	100－200	130－250	132
PE-900x1200	≤800	100－230	180－280	132
PE-1000x1200	≤900	140－250	200－400	132
PE-1100x1300	≤1000	170－280	300－600	160
PE-1200x1500	≤1100	180－300	400－800	160

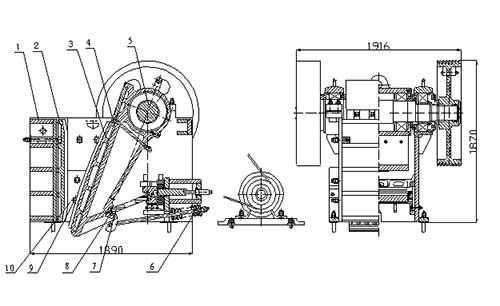

附圖：PE500*750簡圖

1、機架 2、固定顎板 3、活動顎板 4、動顎 5、偏心軸 6、彈簧 7、肘板襯 8、肘板 9、上護板 10、下護板
總圖

詳情請咨詢：張經理 (18032863993) 網址：txjunpin.com
